链板式输送机使用说明书

一、概述

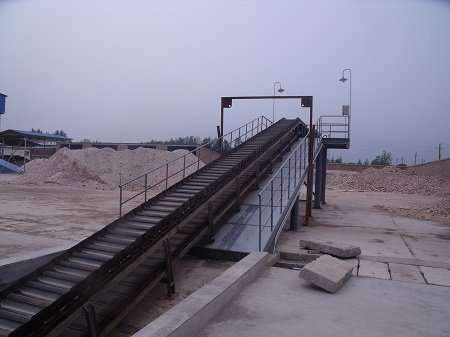

LB型链板式输送机在铸造和烧结行业主要用于输送各种高温物料，可做水平输送或倾斜度小于30°的输送。

鳞板输送机结构合理，采用链条带动槽板运动而输送物料，具有输送能力大，动力消耗低，磨损小，工作可靠等优点，经全国多铸造厂使用，效果很好，是目前*理想高温铸件输送设备。

为了满足用户需要，考虑到工艺布置要求，鳞板输送机传动装置分右装和左装两种（顺物料运行方向看，传动装置在机器右侧的为右装，反之为左装），用户单位可根据工艺设计要求选用链板输送机装配形式，订货时均应在合同中予以注明。

二、链板式输送机主要技术参数

鳞板输送机技术性能：

规格型号 生产能力t/h      物料粒度mm 运行速度m/s 输送长

BL400            20             130            0.8-3        >10-20

BL500            25             150            0.8-3 10-30

BL650            35             200            0.8-3 10-40

BL800            55             280            0.8-3 10-50

三、链板式输送机结构原理

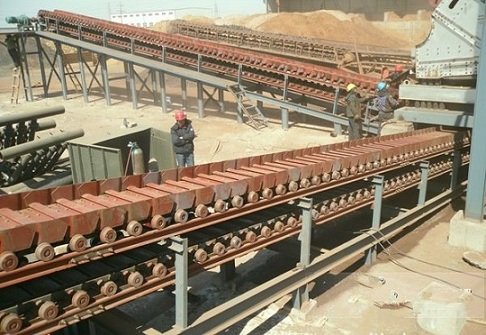

鳞板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。

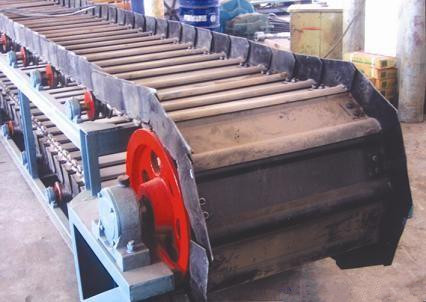

1、头部驱动装置

由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。

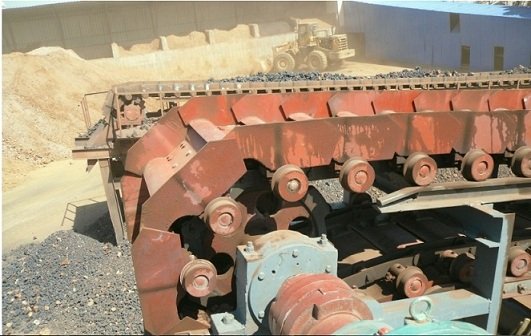

2、尾轮装置

该机链板的改向部分，它由尾轮轴、两只尾轮及轴承等组成。

3、拉紧装置

拉紧装置采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。

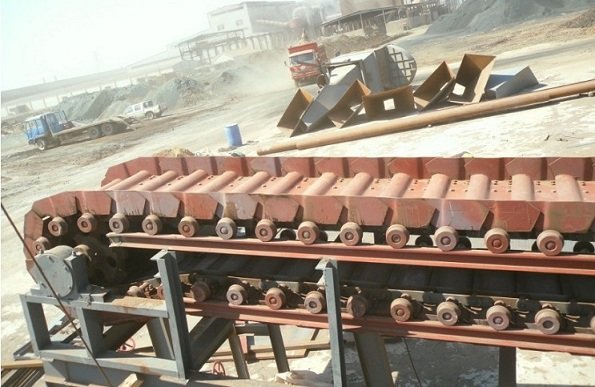

4、链板部分

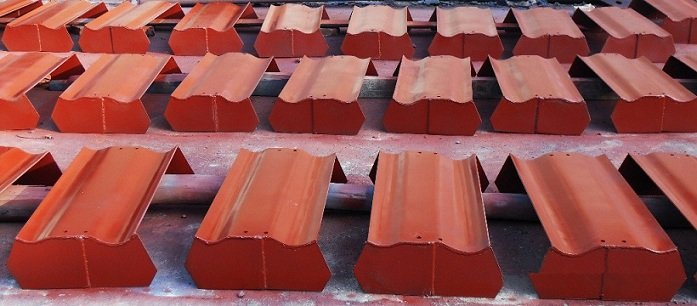

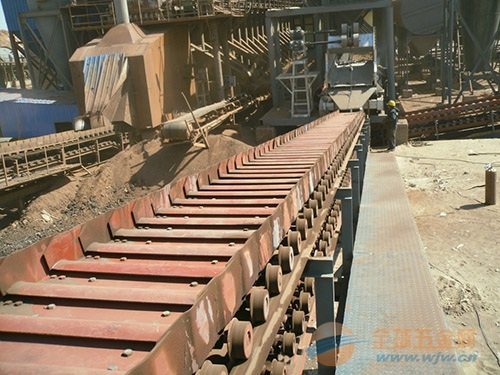

由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。

5、机架

由头架、尾架、中间架组成。用槽钢、角钢及加强钢板焊接而成。该机架中间有四条供滚轮运行的轨道，采用轻轨制成。

鳞板输送机部件润滑油脂表

润滑点位置 润滑剂名称 润滑周期

头尾轴轴承 ZG-3钙基润滑脂 每月一次

螺旋拉紧装置导轨、螺杆 ZG-3钙基润滑脂 每月一次

套筒滚子链 ZG-3钙基润滑脂 10天一次

电动机 按制造商说明书保养

牵引链滚轮 ZG-3钙基润滑脂 半月一次
